一、CD194-780單相電流變送器CD194-780單相電壓變送器是一種將被測電量參數（如電流、電壓、功率、頻率因數等信號）轉換成隔離的直流電流、直流電壓或數字信號的裝置。產品符合國標GB/T 13850-1998.
二、CD194-780單相電流變送器CD194-780單相電壓變送器技術指標
二、CD194-780單相電流變送器CD194-780單相電壓變送器技術指標
|
精度 |
0.5級 |
|||||
|
輸入 |
標稱值 |
1A、5A等 |
20mA等 |
100V、200V、 380V、450V等 |
75mV等 |
|
|
頻率 |
50/60Hz |
|||||
|
輸出 |
模擬量 |
標稱值 |
0-20mA、4-20mA、0-5V等 |
|||
|
負載電阻 |
電流輸出時：RL<1kΩ 電壓輸出時：RL>5kΩ |
|||||
|
數字量 |
RS485接口，MODBUS-RTU協議 |
|||||
|
電源 |
輔助電源 |
AC110V、DC110V、AC220V、DC220V、AC/DC80-270V |
||||
|
功耗 |
小于3.5VA |
|||||

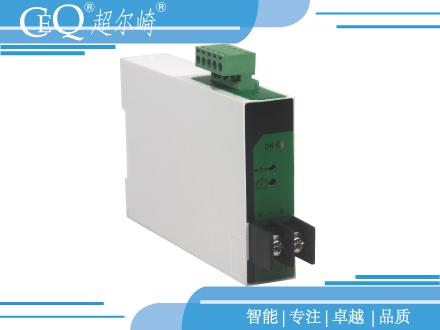

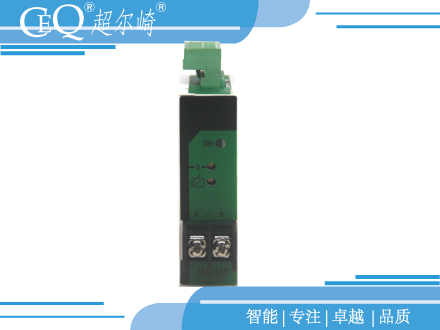

三、CD194-780單相電流變送器CD194-780單相電壓變送器信號調整及說明（此操作僅在產品輸出精度不高時做微調用。正常情況下嚴禁使用！）產品正常工作時，面板上ON指示燈應該亮。產品面板上有兩個電位器用于信號調整，
3．1 零信號的調整：輸入信號為零時，通過調零電位器，可將變送輸出信號調到所需要的最低值。
3．2 滿度信號調整：將信號輸入到滿度（最大值），通過量程電位器，將變送信號調到所需要的最大量程值。
3．3 反復操作3.1與3.2，直到調到所需要的值為止。

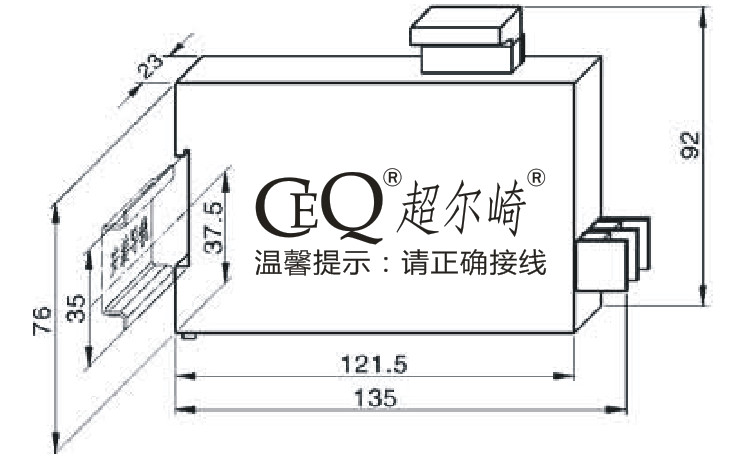

四、CD194-780單相電流變送器CD194-780單相電壓變送器信號外形尺寸
安裝方式：可固定安裝在35mm的標準導軌上。

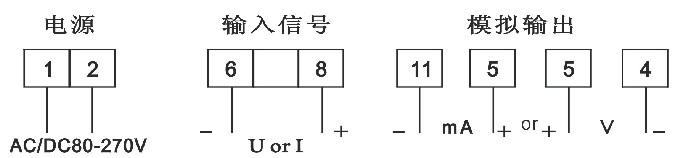

五、CD194-780單相電流變送器CD194-780單相電壓變送器接線方式（具體以產品實物為準）
