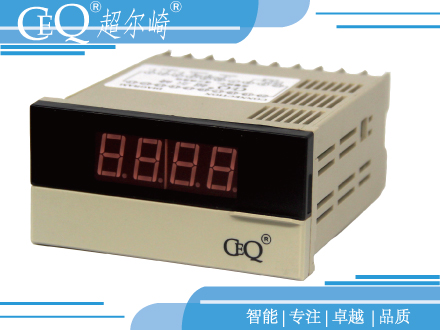

超爾崎DP3-SVA傳感器專用數顯表

一、超爾崎DP3-SVA傳感器專用數顯表型號及含義

二、超爾崎DP3-SVA傳感器專用數顯表技術參數

測量功能	與各種傳感器
輸入方式	電壓：0～10V（0～1V、0～200mV、0～5V、1～5V） 電流A：0～20mA（4～20mA）
精度	0.5%FS±2digit(23℃±5℃)
采樣速度	約2.5次/秒
最大顯示	1999自由設定小數
顯示	紅色數碼管 14.2mmH
使用溫度	0～50℃
耐壓	AC1500V  1min
絕緣電阻	DC500V≥100MΩ
重量	Abt.500g



三.、超爾崎DP3-SVA傳感器專用數顯表功能設定

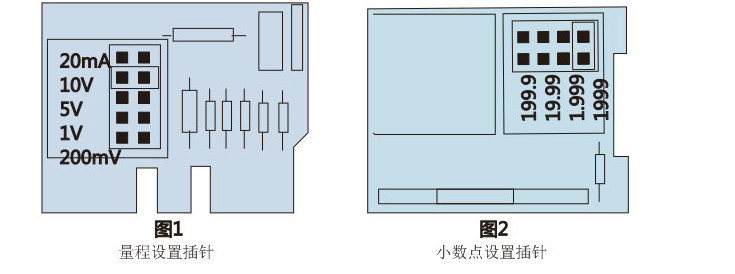

在進行量程和小數點切換時，必須把線路板從機殼上卸出，可以看到下圖所示插針位置。

1、技術參數(圖表1)



200mV	20mA	10V	5V	1V	200mV
0～200mV	4～20mA/0～20mA	0～10V	0～5V/1～5V	0～1V	0～200mV

2、小數點設定(如圖2)
當你移到插針上的短路插,就可以得到圖2所示小數點位置.注: 該儀表出廠時設定量程0～10V,相應的顯示0～2000,用戶根據自己的實際使用情況選擇你所需要的量程和小數點位置.





四、超爾崎DP3-SVA傳感器專用數顯表外形及開孔尺寸
傳感專用顯表使用與注意事項

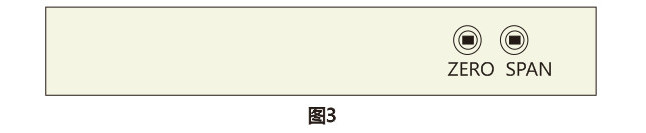

1、在進行設定或調節時,必須打開前面的活動蓋
2、比率調節功能,以某定值輸入,順時針調節可以增大顯示值,逆時針調節可以減小顯示值,如輸入20mV,可以調至顯示1500，按用戶要求出廠前調定或用戶自行調整
3、零點調節:零點調節功能，順時針調節偏正，逆時針調節偏負。注意:調節SPAN比率值和量程設定后,必須檢查零點看是否要重新調整,調零點時必須在零輸入,或者輸入一個所需調零值,如4-20mA輸入,4mA輸入時,需顯示零時,則要在輸入端輸入4mA信號而調零。為了減少誤差，請重復調整SPAN及ZERO。

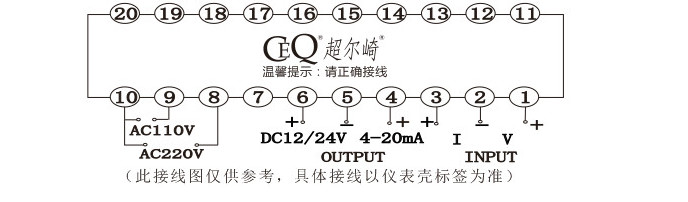

五、超爾崎DP3-SVA傳感器專用數顯表接線圖（此接線圖僅供參考，具體接線以?xún)x表殼標簽為準）

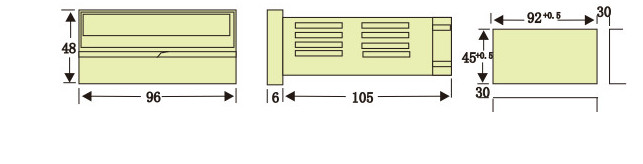

六、超爾崎DP3-SVA傳感器專用數顯表外形及開孔尺寸



七、DP3-SVA傳感器專用數顯表使用保存注意事項
1、使用前，儀表需要通電預熱15分鐘
2、適宜使用環境溫度0～+50℃，相對濕度85%以下
3、本儀表校準時間間隔為一年
4、若輸入信號伴隨高頻干擾，應在線里用高頻過濾器
5、輸入導線不宜過長，如被測信號輸出端與儀表距離不能縮短，請用雙絞屏蔽線，屏蔽層與信號低端相連
6、若長期存放未使用，請每三個月通電一次，通電時間不少于4小時

產品信息歸柳州超爾崎電子有限公司所有
